Есть такой замечательный, как оказалось, инструмент для построения графов - yEd. В нем можно рисовать схемы, группировать объекты, применять различные схемы расположения.
Пример наброска с импортированными SVG картинками Cisco

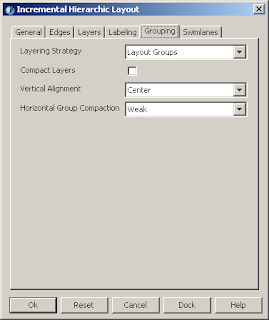

Применяется автоматическое иерархическое расположение с учетом групп
В итоге получается отличная схема за пару минут.
Пример наброска с импортированными SVG картинками Cisco

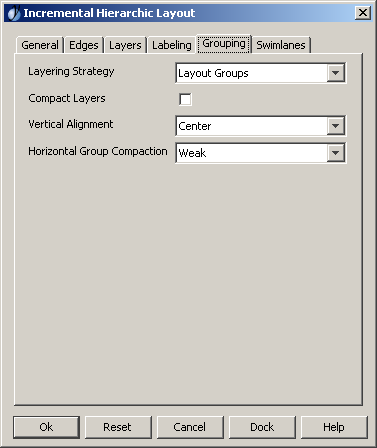

Применяется автоматическое иерархическое расположение с учетом групп
